Kontroll av hydrologiske målestasjoner
Vi utfører kontroll av avløpsstasjoner, minstevannføringsstasjoner og reguleringsmagasiner. Vi dokumenterer og vurderer stasjonene i henhold til NVE sine krav for hydrologiske målestasjoner.
HydraTeam utfører kontroll og tilstandsvurdering av hydrologiske målestasjoner, blant annet avløpsstasjoner, minstevannføringsstasjoner og reguleringsmagasiner. Vi kontrollerer at målestasjonen fungerer som den skal, og at måleutstyr, referanser og grunnlaget for målingene tilfredsstiller gjeldende krav.
Kontrollen innebærer blant annet nivelleringskontroll av målesta og fastmerker, kontroll av vannstand ute og i kum, vannføringsmåling og kommunikasjonskontroll av kum i tillegg til kontroll av sensor og logger. Vi vurderer også den fysiske tilstanden til målestasjonen og om det er forhold som kan påvirke målingene eller datakvaliteten. Vi følger NVEs krav og retningslinjer for hydrologiske målestasjoner, med fokus på blant annet målenøyaktighet, høydereferanse, målefrekvens, kontrollrutiner og driftssikkerhet.
NVE stiller også krav til at vannføringskurven har tilstrekkelig grunnlag og at den kontrolleres og oppdateres ved behov, vi bistår også med dette. For minstevannføringsstasjoner er det særlig viktig å dokumentere vannføringen rundt nivået for minstevannføringskravet.
Vi kan også kontrollere at vannstanden er riktig referert til gjeldende høydesystem, og at nødvendig dokumentasjon og informasjon om målestasjonen er på plass.
Etter gjennomført kontroll utarbeider vi en rapport med dokumentasjon av målinger, observasjoner og eventuelle avvik, samt en vurdering av stasjonens tilstand og om den tilfredsstiller relevante krav i NVEs retningslinjer og pålegg. Dette gir konsesjonær eller anleggseier et konkret grunnlag for videre oppfølging og eventuelle utbedringer.

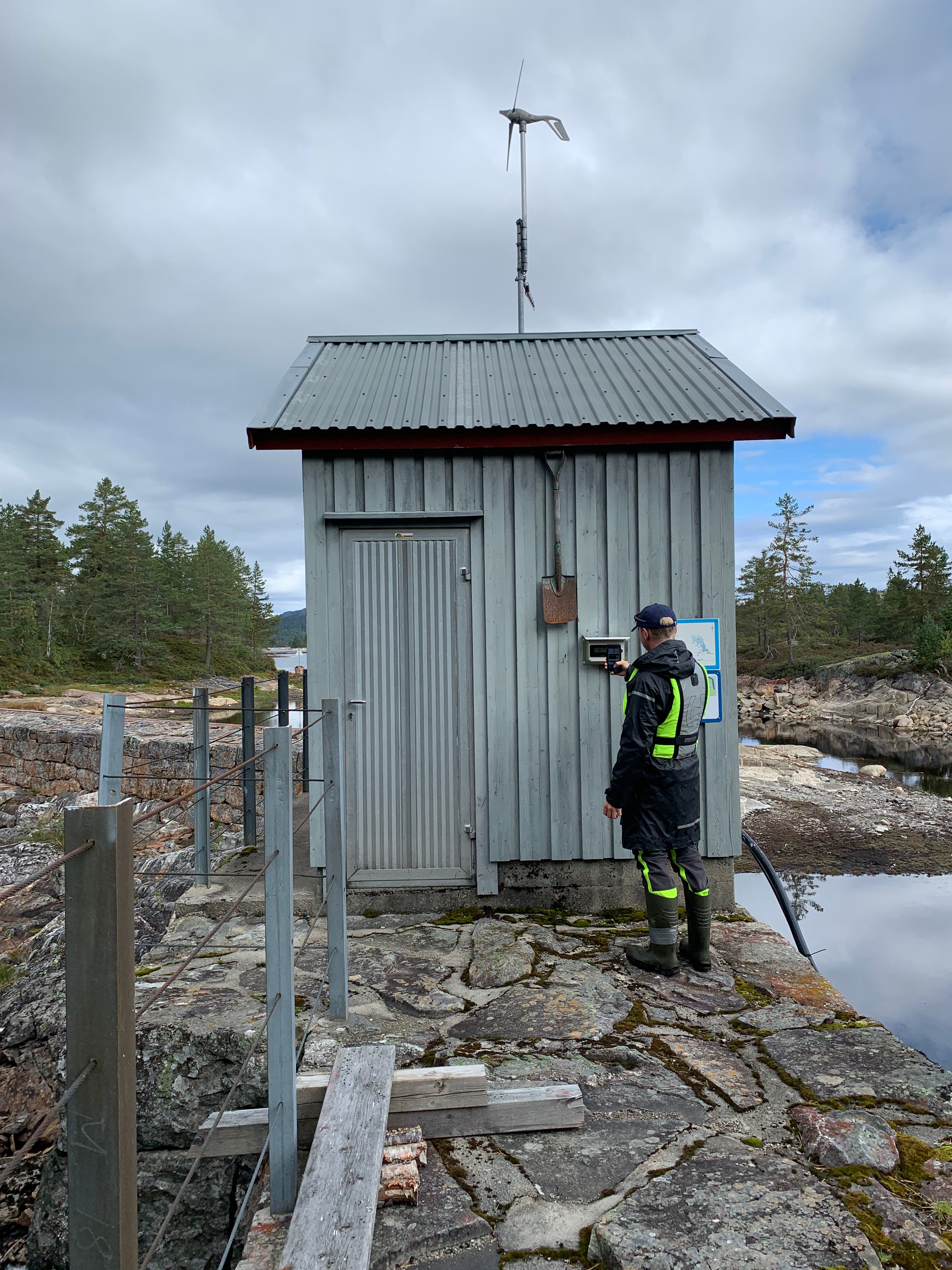

På bildene til høyre
Hva er en hydrologisk målestasjon?

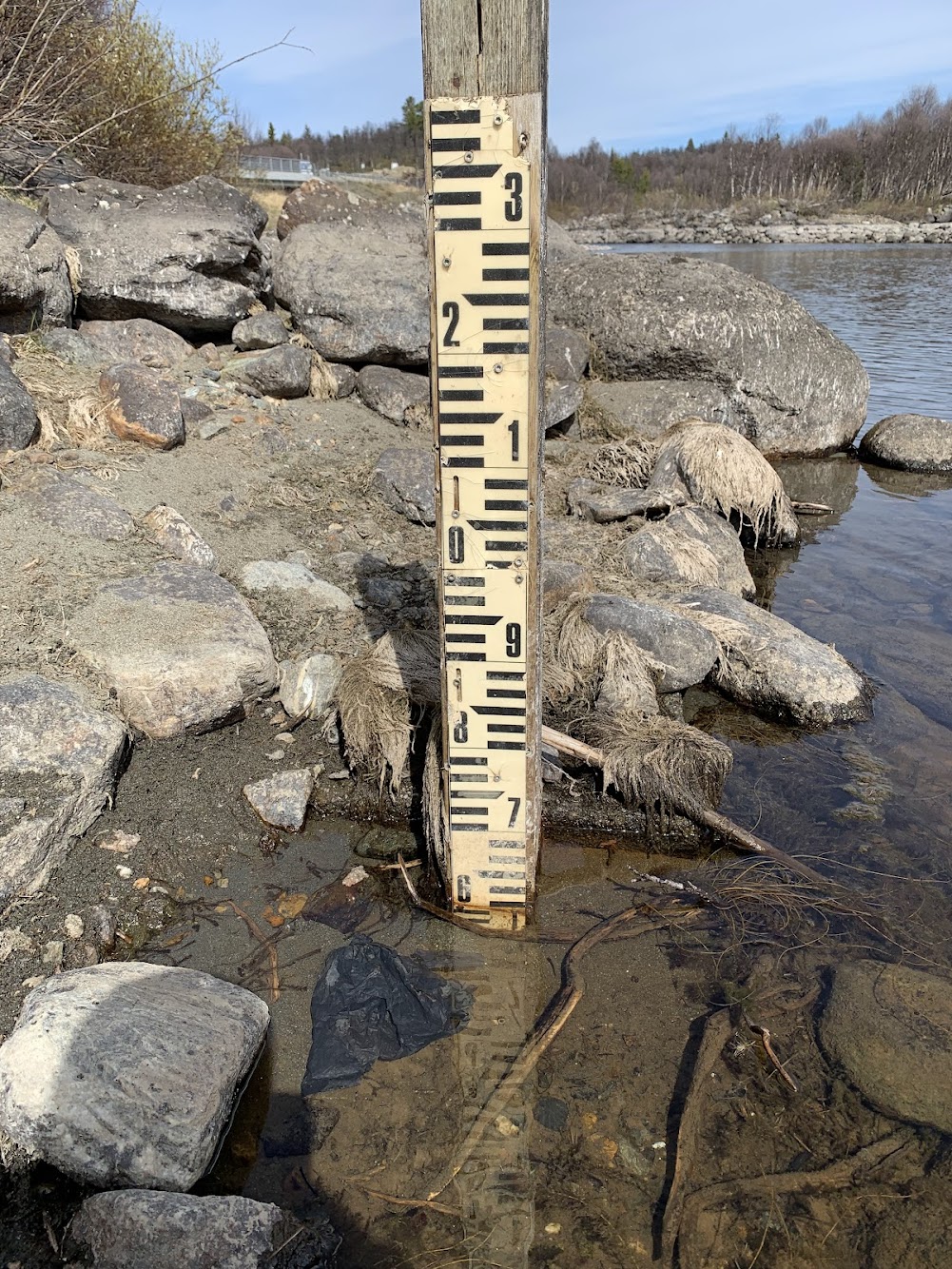

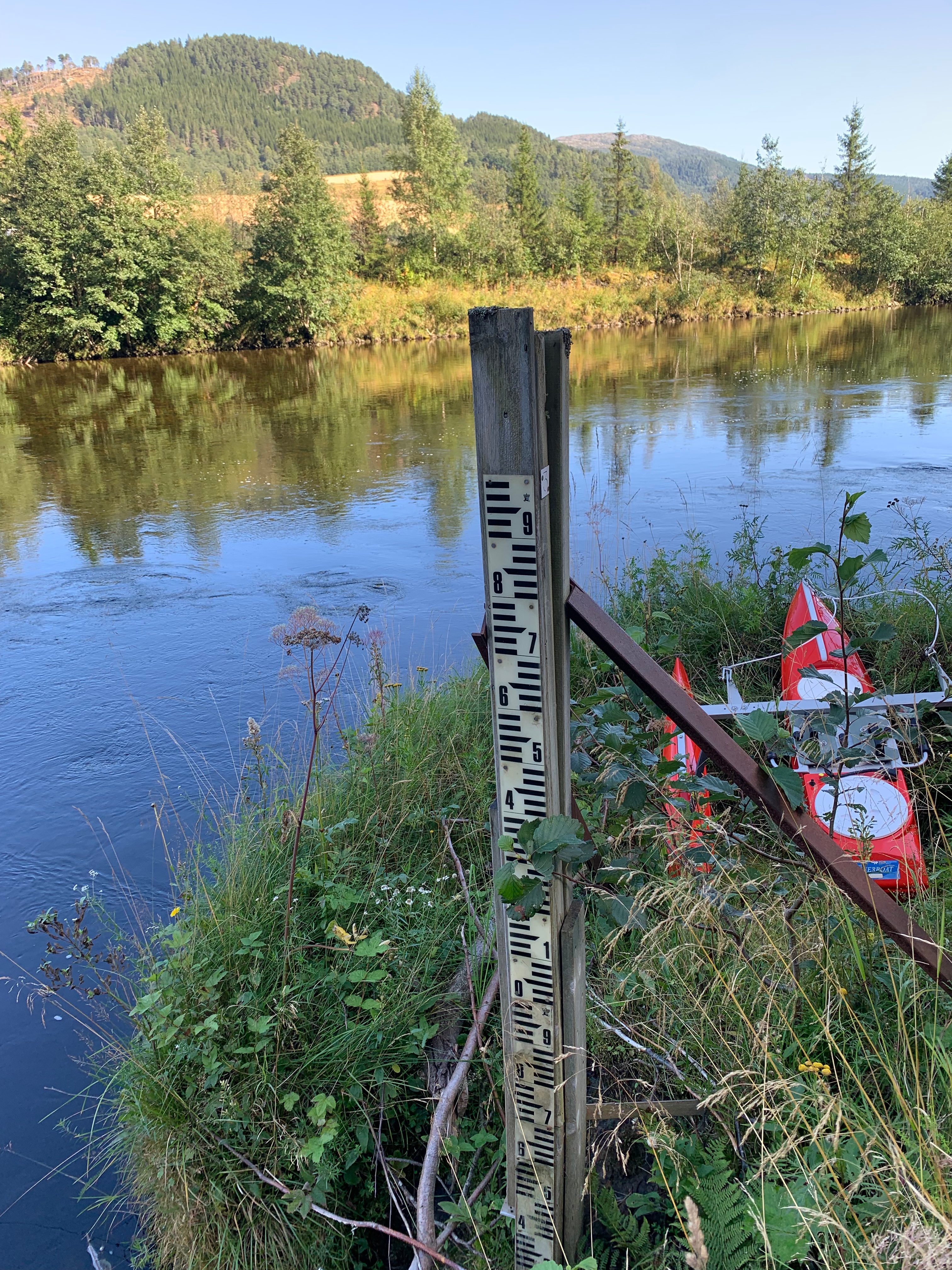

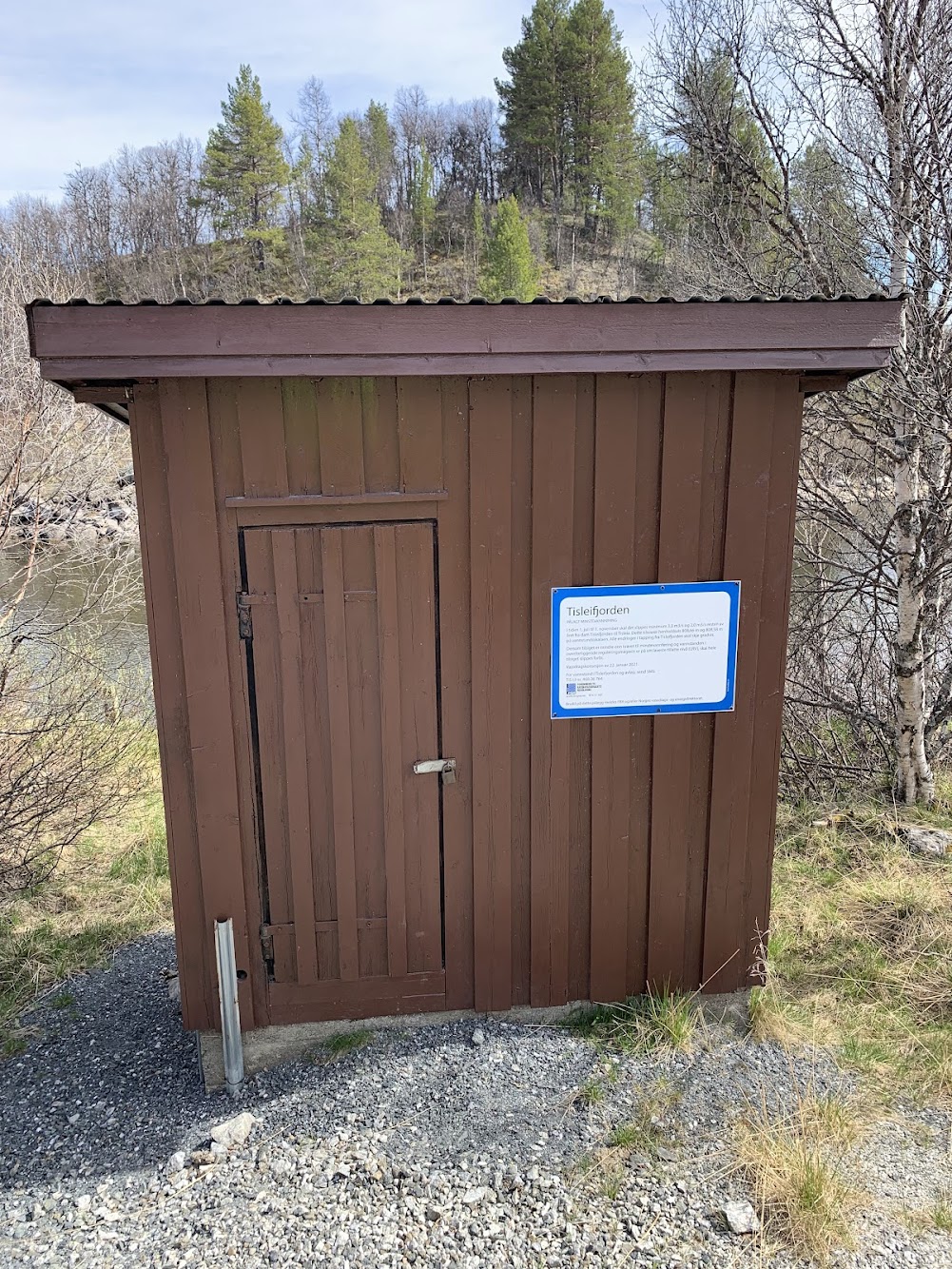

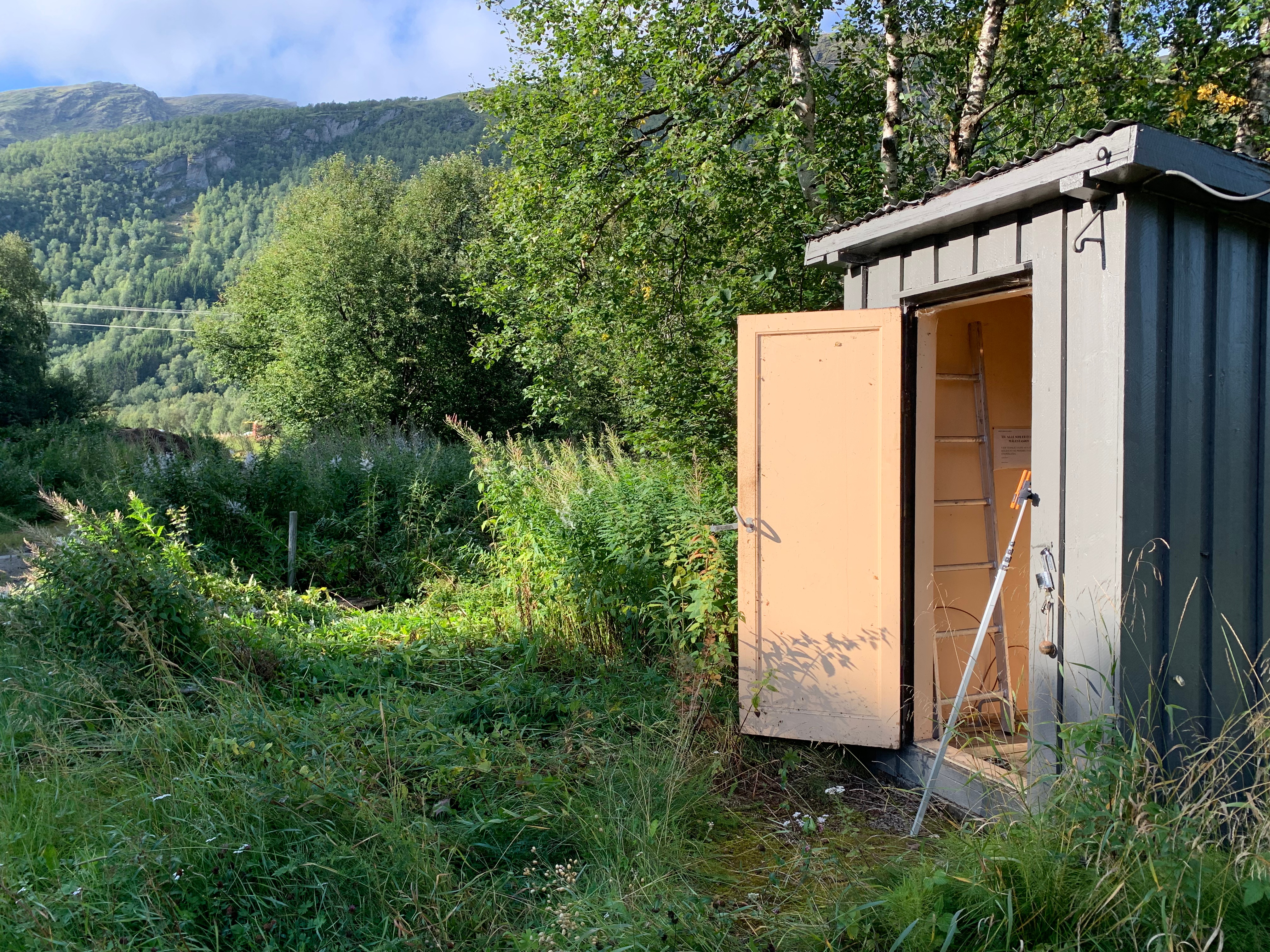

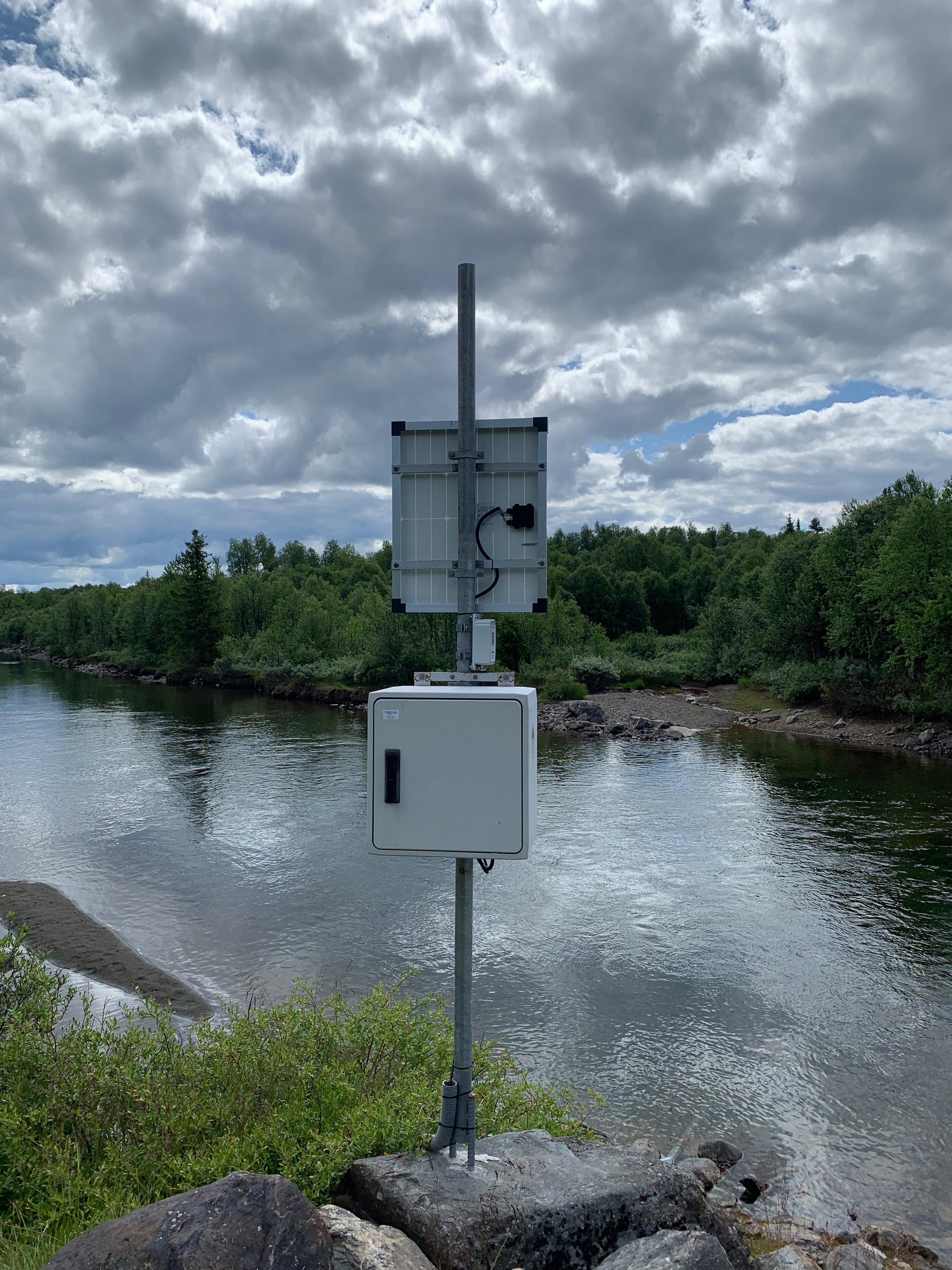

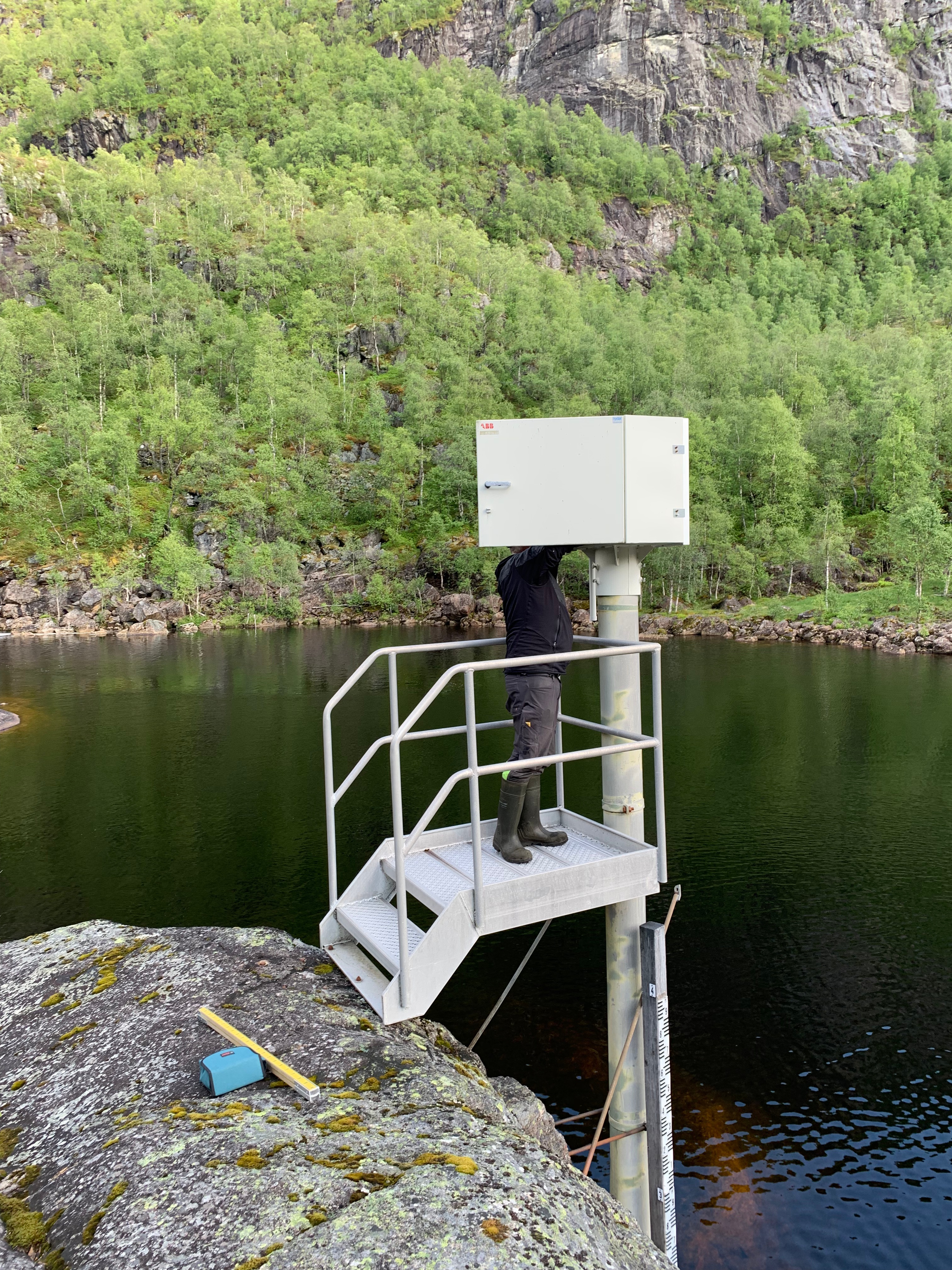

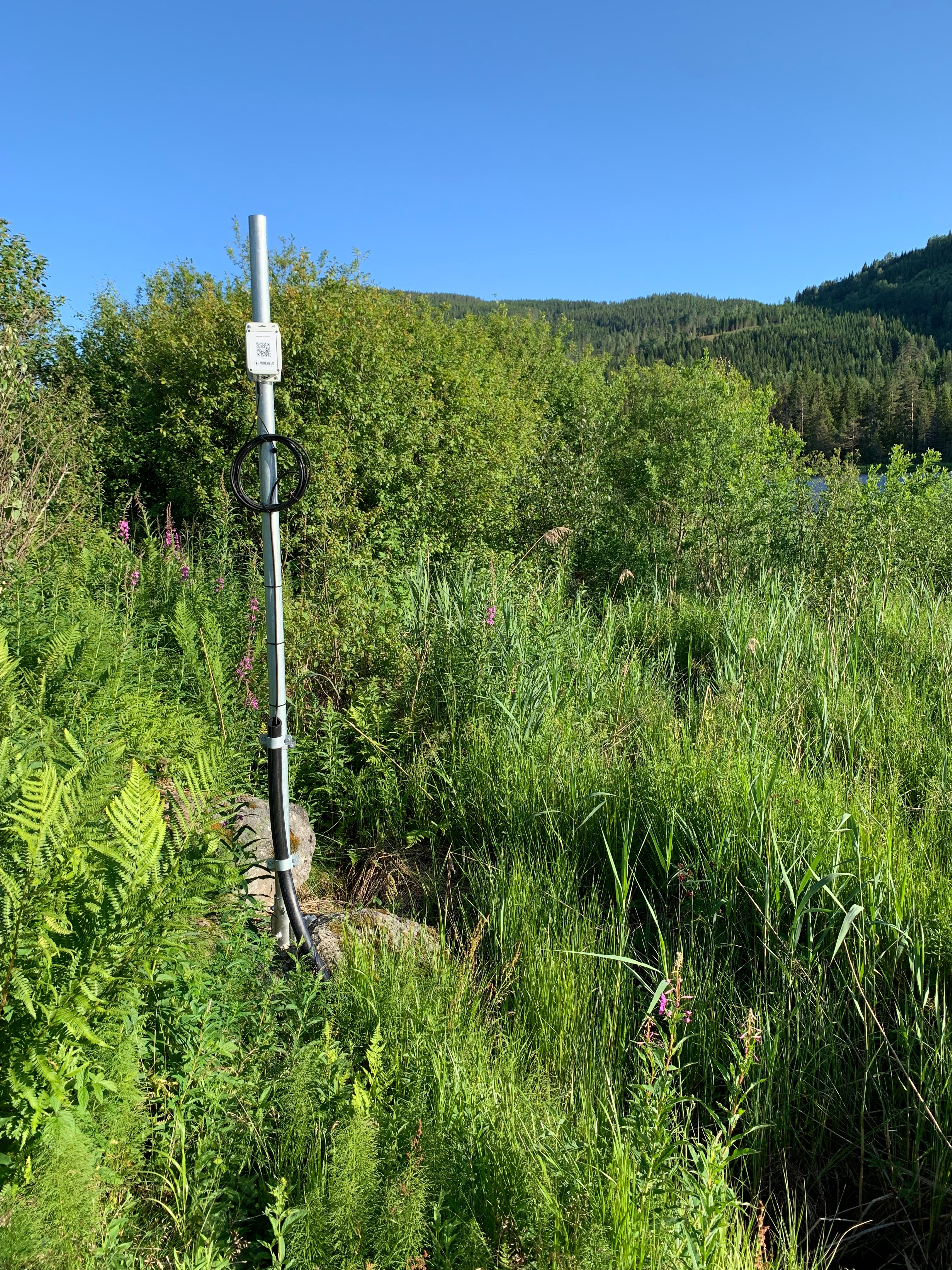

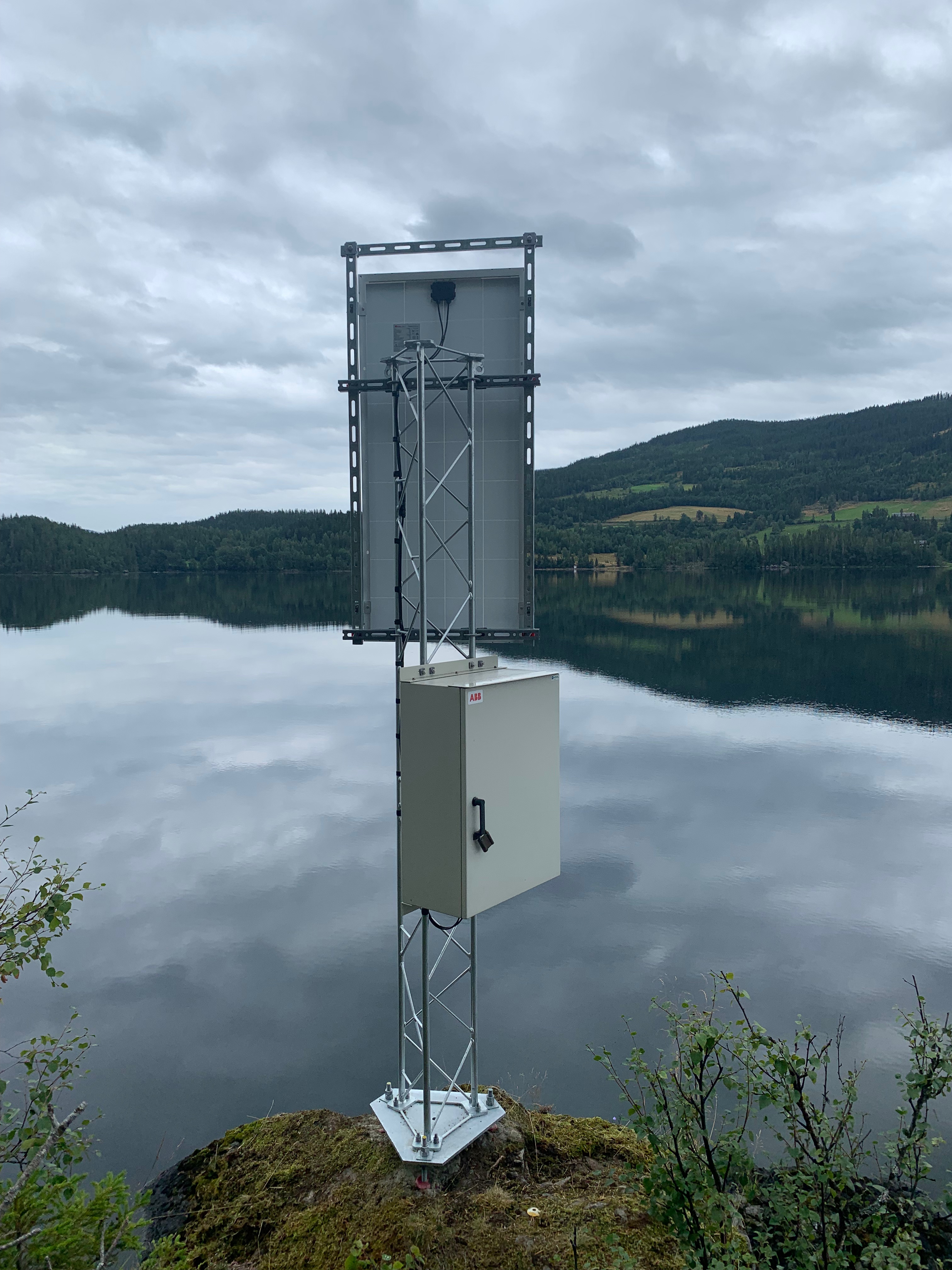

Hydrometriske målestasjoner eller avløpsstasjoner registrerer vannstanden i elver/kanaler. Kort fortalt består en målestasjon av en loggerenhet med en trykksensor som registrerer vannstanden i et gitt intervall (normalt settes den til å logge hver time) og en målestav på et egnet sted i elven rett ved målestasjonen.
Ved målestaven settes også en referansebolt i berg eller annen fast installasjon for å sikre kontroll på høyde av vannstand og målestav. Ved etablering av en målestasjon, legger vi spesielt fokus på valg av riktig plassering i forhold til hydrauliske og geomorfologiske forhold, for best mulig registrering av vannstand.
Normalt bygges det også opp en vannføringskurve for å dokumentere forholdet mellom vannstand og vannføring. Ved måling av vannføringer i elver og kanaler benyttes vanligvis tre forskjellige målemetoder ut etter forhold; Dopplerinstrumenter, Flygel og Saltfortynningsmetoden.
HydraTeam bruker kun kjente standarder (ISO) og metoder som er godkjent av NVE. Felles for alle metoder er å finne et godt målested slik at feilkilden blir mindre og resultatet bedre. Vannføringsmålinger utføres der det ønskes en vannføringskurve til målestasjonen for å beregne avrenningen fra et område, eller til kontroll av pålagt minstevannføring. Vannføringsmålinger kan også gjøres i forbindelse med revisjon av kraftverk eller produksjonsvann.
Hvordan beregnes vannføring ved en målestasjon?
En viktig ting er at en sensor måler vannstand – ikke vannføring direkte.
For å kunne beregne vannføringen etableres det derfor en sammenheng mellom vannstand og vannføring, en såkalt vannføringskurve.
Man gjør da jevnlige vannføringsmålinger i elven. Disse målingene brukes sammen med vannstanden til å etablere og kontrollere kurven.
Hvordan utføres en vannføringsmåling?
For måling av vannføring i elver og kanaler benytter vi hovedsakelig tre metoder: ADCP, flygel og saltfortynningsmetoden. Metodene kan brukes under ulike feltforhold, og valg av metode tilpasses blant annet vannføring, geometri og strømningsforhold.
Felles for alle metodene er betydningen av å velge et godt målested for å redusere feilkilder og sikre pålitelige resultater. Vi utfører målingene i henhold til NVEs krav til målenøyaktighet og gjeldende retningslinjer for registrering av vannføring.
Hvorfor må målestasjonen kontrolleres?
For hydrologiske målestasjoner som inngår i pålagte hydrologiske undersøkelser, stiller NVE konkrete krav til kontroll og oppfølging.
For en privat målestasjon som ikke omfattes av et hydrologisk pålegg, er ikke alle disse kravene automatisk bindende, men NVEs retningslinjer er fortsatt et naturlig kvalitetsgrunnlag.
NVE opplyser at konsesjonshavere kan pålegges hydrologiske undersøkelser, og at disse skal utføres etter NVEs gjeldende retningslinjer.
Hva er en vannføringskurve?
En vannføringskurve beskriver sammenhengen mellom vannstand og vannføring ved en målestasjon, og brukes til å beregne vannføring basert på registrerte vannstandsmålinger. Det utføres flere vannføringsmålinger ved ulike vannstander, som kobles sammen for å etablere en kurve som beskriver forholdet mellom vannstand og vannføring.
